一、污泥脫水成套裝主要有下列五大系統組成；
污泥進料系統、絮凝劑投配系統、污泥脫水主機（臥螺離心心機)、脫水污泥輸送系統和電氣控制系統。
(1)污泥進料系統： 該系統由污泥切割機、污泥進料泵、電磁流計利手動閥等縱成。
(2)絮凝劑偷配系統：該系統由增壓泵、射流泵、配藥箱、儲藥箱、攪拌球、藥劑計泵、轉子 流量計和管道等組成。
(3)分離主機：大長徑比臥螺離心機(脫水型，濃縮澄清型)
Ⅰ、差速器配置：機械差速器：差速通過更換帶輪調節，調節范圍5-25r／min．
Ⅱ、機械差速器十雙變頻：左速用變頻器無級可調，調節范圍5-25r／min,有報警。
(4)脫水泥餅輸送系統：
Ⅰ、無軸螺旋輸送器：輸送器材質不銹鋼；內墊ABS，螺旋無軸型。輸送器長度按用戶要求定，單臺輸送器長度 ≤lOm,傾斜度≤25°
Ⅱ、或采用污泥輸送泵：進口的污泥輸送泵，直接將分離后的污泥輸送到指定的地方。
(5)，電氣控制箱：
Ⅰ、電氣控制箱裝有分離主機調速用進口變頻器及相關電器元件。
Ⅱ、功能：轉鼓變頻調速，攪拌器、切割機、污泥泵、螺旋輸送器起停開關，電流、電壓、
流量、運行累計時間顯示。該功能來控制整個脫水系統的運行。

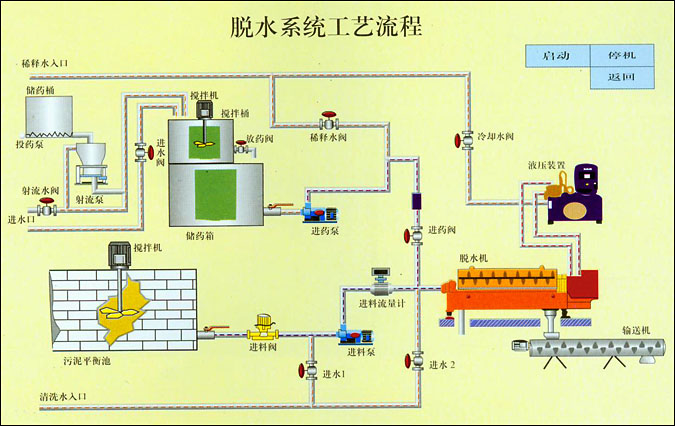

二、工作原理
待處理污泥由管道接入污泥進料系統輸入端，經污泥切割機對其中的長纖維雜質進行切割粉碎，再由進料泵(單螺桿泵)通過流量計計量后輸入污泥脫水上機(臥螺離心機)。
絮凝劑(粉劑或液劑)在配藥箱十按比例稀釋并充分溶解攪勻后，進入儲藥箱，山加藥泵控制，以脫水工藝要求確定的流量，經稀釋水按0.08—0．12％濃度稀桿后進入脫水上機與待處理污泥混合，絮凝成繁華，污泥經脫水主機脫水處理后，被澄清的污水山澄清液的管道排出，脫水污泥則源源不斷地從主機排渣口排出，再由柔性無軸污泥輸送機(或泥渣輸送泵)移送至指定地點或直接裝車外運。待處理的污泥連續不斷輸入，澄清液及脫水污泥源源不斷連續排出、輸送是一個全自動處理過程。格套裝置的加藥、進料、污泥輸送及主機的運行狀況均由全自動PLC電—液控制箱檢測、控制，使該裝置成為全自動的成套操作單元。
|
